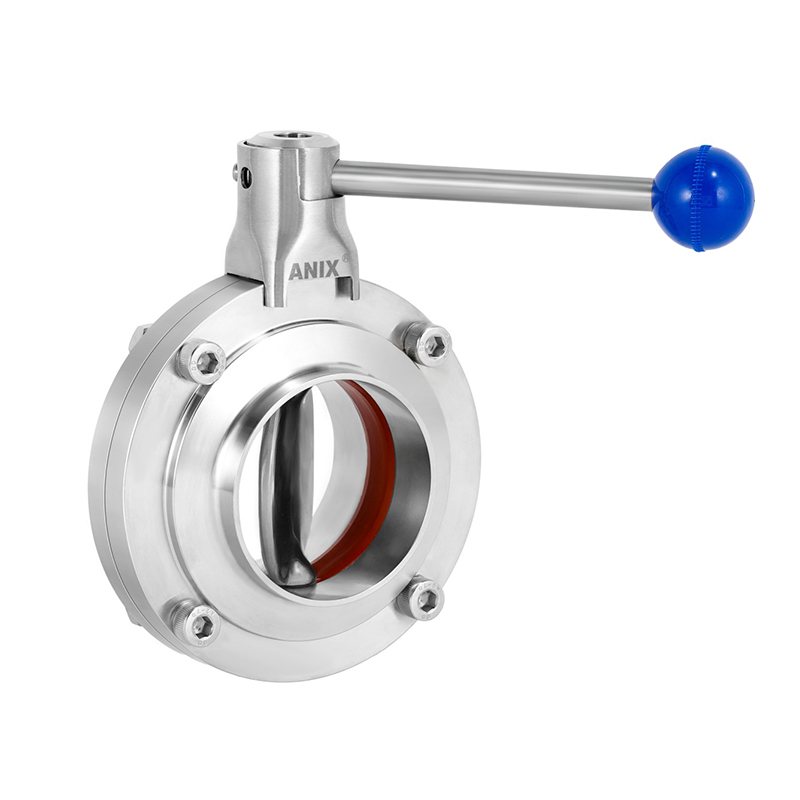

手动卫生级焊接蝶阀

手动卫生级焊接蝶阀

蝶阀:不锈钢、双相钢、碳钢、钛、镍等材质 蝶型阀是一种卫生型开/关阀门，可用于智控系统或手动操作。由于开口面积大， 流体阻力小，对中低粘度性的产品有比较柔和的处理。该阀用于食品、乳制品以及生物制药等工业的流体产品应用。

下载文件
联系我们
产品描述
产品系列
1、从驱动方式上分3种分别是气动、手动拉杆、手动握把。

2、从接口连接方式分4种分别是焊接式、卡接式、螺纹式、法兰式。

工作原理：


蝶型阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门， 蝶板安装在蝶阀阀体内，圆形蝶板绕轴线旋转，角度为0~90°之间。当旋转至90°时，阀门则为全开状态。当阀芯与蝶阀的密封圈接触时，执行器的扭矩会增大。控制方式分为手动操作和气动控制。
蝶阀的特点：
● 寿命长、免维修的气动式驱动装置。
● 阀体和蝶板采用316L或304L不锈钢锻造。
● 特殊的密封圈设计，流体无残留，并获得欧洲EHEDG卫生设计认证。
● 产品稳定性及安全性获得欧洲CE及中国TS认证。
● 超过10万次以上的安全测试。
● 蝶阀的驱动方式可根据客户要求选择：手动手柄、气动或电动执行器。
● 根据客户要求装置反馈信号、0-100%智能限位调节。
● 密封阀座两侧增加凸台，本体相应位置开槽，侧面位置做防吸出刻线。
● 锻造柄蝶，加厚，强度更高。
